商品説明

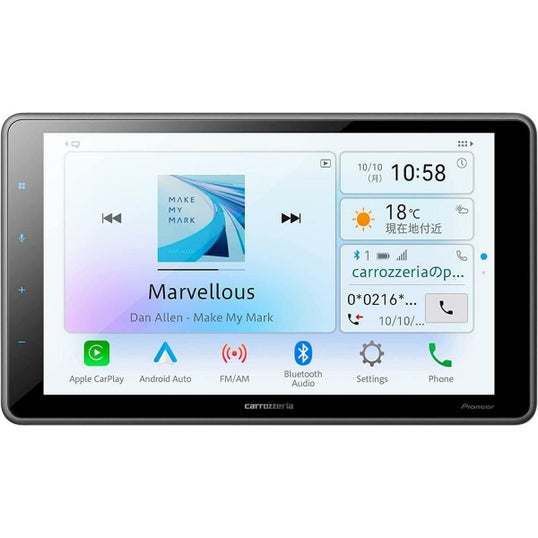

・スマホとの連携も可能なフローティングタイプの大画面ディスプレイオーディオです
・9V型ワイドSVGA/Bluetooth/USB/チューナー・DSPメインユニット
・iPhoneやスマートフォンを車で快適に操作できる ｢Apple CarPlay｣｢Android AutoTM (TM)｣に対応しています
・さまざまな対応アプリを本体ディスプレイ上で楽しめる ｢WebLink｣に対応しています
・9インチ大画面であれば、操作が快適になるのはもちろん迫力の映像を楽しむこともできます。 「DMH-SF500」は1Dサイズでありながらフローティング構造にすることで、一般的なディスプレイオーディオの約1.7倍の大画面を実現。快適性と映像美を両立しています。
・iPhone/スマートフォンを接続するだけで、いつものアプリを画面に表示可能。 大きな画面と見やすい表示でカーナビや音楽が快適に楽しめます。
・映り込みを抑えて日中でも見やすい「ライトモード」と、夜間に画面のまぶしさを低減する「ダークモード」。それぞれの環境に応じて背景や文字の色が変わる、2つの画面モードを採用しました。イルミネーションや時刻に合わせた「ディマー連動」では、画面の自動切換えが可能です。
※画面モードは「ディマー連動」「ライトモード」「ダークモード」から選択できます。初期設定は「ディマー連動」になっています。
・様々な車種に対応するように上下/前後/左右に位置を調整でき、取付後は角度の調整をすることも可能。ドライバーに合わせて微調整できます。
【仕様】
●共通部:
・使用電源：DC 14.4 V（10.8 V ～ 15.1 V 使用可能）
・アース方式：マイナスアース方式
・最大消費電流：10.0 A
●外形寸法
・取付寸法：178（W）mm × 50（H）mm × 153（D）mm
・ノーズ寸法：170（W）mm × 46（H）mm × 10.5（D）mm
・ディスプレイ：234.5 (W) mm × 136.5 (H) mm × 35.5 (D) mm
●質量
0.96 kg（本体、コード含まず） 0.75 kg（ディスプレイ、コード含まず）
●モニター部
・画面サイズ：9 型ワイドモニター
・アスペクト比：16：9
・有効表示面積：196.608 mm × 114.15 mm
・画素数：1024(水平）× 600(垂直）× 3(RGB)
・方式：TFT アクティブマトリクス方式
・カラーシステム：PAL / NTSC / PAL-M / PAL-N / SECAM 互換
●使用温度範囲
－ 10℃～＋ 60℃
●アンプ/オーディオ部
最大出力：? 50 W × 4 ch ? 50 W × 2 ch / 4 Ω + 70 W × 1 ch / 2 Ω（サブウーファー使用時）
定格出力：22 W × 4（50 Hz ～ 15 000 Hz、5 % THD、4 Ω LOAD、Both Channels Driven）
負荷インピーダンス：4 Ω（4 Ω～ 8 Ω（2 Ω× 1ch）使用可能）
プリアウト最大出力：2.0 V
イコライザー（13 バンドグラフィックイコライザー）：周波数50 Hz / 80 Hz / 125 Hz / 200 Hz / 315 Hz / 500 Hz / 800 Hz / 1.25 kHz /2 kHz / 3.15 kHz / 5 kHz / 8 kHz / 12.5 kHz 調整幅 ± 12 dB（2 dB / step）
○スタンダードモード
ハイパスフィルター ON / OFF
周波数：25 Hz / 31.5 Hz / 40 Hz / 50 Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz / 160Hz / 200 Hz / 250 Hz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct
ローパスフィルター（サブウーファー） ON / OFF
周波数：25 Hz / 31.5 Hz / 40 Hz / 50 Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz /160 Hz / 200 Hz / 250 Hz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct、－ 30 dB / oct、－ 36 dB / oct
位相：NORMAL / REVERSE
スピーカーレベル：－ 24 dB ～ +10 dB（1 dB/step）
タイムアライメント：0 ～ 350 cm（1.4 cm / step）
○ネットワークモード
ハイパスフィルター(HIGH)：ON / OFF
周波数：1.25 kHz / 1.6 kHz / 2 kHz / 2.5 kHz / 3.15 kHz / 4 kHz / 5 kHz / 6.3 kHz /8 kHz / 10 kHz / 12.5 kHz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct
位相(HIGH）：NORMAL / REVERSE
ハイパスフィルター(MID) ON / OFF
周波数：25 Hz / 31.5 Hz / 40 Hz / 50 Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz /160 Hz / 200 Hz / 250 Hz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct
ローパスフィルター(MID) ON / OFF
周波数：1.25 kHz / 1.6 kHz / 2 kHz / 2.5 kHz / 3.15 kHz / 4 kHz / 5 kHz / 6.3 kHz /8 kHz / 10 kHz / 12.5 kHz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct
位相(MID）：NORMAL / REVERSE
ローパスフィルター(サブウーファー) ON / OFF
周波数：25 Hz / 31.5 Hz / 40 Hz / 50 Hz / 63 Hz / 80 Hz / 100 Hz / 125 Hz /160 Hz / 200 Hz / 250 Hz
スロープ：－ 6 dB / oct、－ 12 dB / oct、－ 18 dB / oct、－ 24 dB / oct、－ 30 dB / oct、－ 36 dB / oct
位相(サブウーファー）：NORMAL / REVERSE
スピーカーレベル：－24 dB ～ +10 dB（1 dB/step）
タイムアライメント：0 ～ 350 cm（1.4 cm / step）
●USB部
USB 規格：USB 1.1、USB 2.0 Full Speed USB 2.0 High Speed
最大供給電流：1.5 A
USB クラス：MSC（Mass Storage Class）、MTP（Media Transfer Protocol）
ファイルシステム：FAT16、FAT32、NTFS
○オーディオ
MP3 デコーディングフォーマット：MPEG-1 & MPEG-2 & MPEG-2.5 AUDIO LAYER-3
WMA デコーディングフォーマット：Ver. 7、7.1、8、9、10、11、12（2 ch オーディオ） (Windows Media Player)
AAC デコーディングフォーマット：MPEG-4 AAC（Ver. 12.5 以前のiTunes でエンコードされたもののみ）
FLAC デコーディングフォーマット：(MSC モードのみ)
サンプリング周波数 8 ～ 192 [kHz]
WAVEシグナルフォーマット（MSC モードのみ）： Linear PCM
サンプリング周波数：16 kHz / 22.05 kHz / 24 kHz / 32 kHz / 44.1 kHz / 48 kHz / 96 kHz / 192 kHz
DSD64 ・ DSD128 フォーマット (MSC モードのみ）： .dff .dsf
○フォト
JPEG デコーディングフォーマット（MSCモードのみ）：.jpeg、.jpg、.jpe
ピクセルサンプリング：4：2：2、4：2：0 デコードサイズ：最大：7 680（H）× 8 192（W）最小：32（H）× 32（W）
PNG デコーディングフォーマット (MSCモードのみ)：.png デコードサイズ：最大：576（H）× 720（W）最小：32（H）× 32（W）
BMP デコーディングフォーマット (MSCモードのみ)：.bmp デコードサイズ：最大：936（H）× 1 920（W）最小：32（H）× 32（W）
○ビデオ
H.264 ビデオデコーディングフォーマット：Base Line Profile、Main Profile、High Profile
H.263 ビデオデコーディングフォーマット：Baseline Profile 0/3
VC-1 ビデオデコーティングフォーマット：Simple Profile、Main Profile、Advanced Profile
DivX： Home theater
MPEG4 ビデオデコーディングフォーマット：Simple Profile、Advanced Simple Profile
MPEG2 ビデオデコーディングフォーマット：Main Profile
●FMチューナー部
受信周波数帯域：76.0 MHz ～ 99.0 MHz
実用感度：12 dBf（1.1 μV/75 Ω、モノラル、S/N：30 dB）
S/N：65 dB（IHF-A ネットワーク）
●AMチューナー部
受信周波数帯域：522 kHz ～ 1 629 kHz
実用感度：25 μV（S/N：20 dB）
S/N：60 dB（IHF-A ネットワーク）
●Bluetooth部
Bluetooth バージョン：Bluetooth 5.2 certified
出力：最大+4 dBm（Power class 2）
BLE (Bluetooth Low Energy）出力：最大 ＋ 5 dBm
周波数帯域：2 402 MHz ～ 2 480 MHz
プロファイル：? HFP (Hands Free Profile) 1.7.2? PBAP (Phone Book Access Profile)1.2.3? A2DP (Advanced Audio Distribution Profile)1.3.2? AVRCP (Audio/Video Remote Control Profile) 1.6.2? SPP (Serial Port Profile) 1.2? AVCTP (Audio/Video Control Transport Protocol) 1.4? AVDTP (Audio/Video Distribution Transport Protocol) 1.3? DIP (Device ID Profile) 1.3? GAVDP (Generic Audio/Video Distribution Profile) 1.3? IOP (Interoperability Test Specification)? OPP(Object Push Profile )? RFCOMM(RFCOMM with TS 07.10 )1.2
●Wi-Fi部
対応規格：IEEE 802.11 b/g/n (2.4 GHz)
対応チャンネル：1 ～ 11 ch (2.4 GHz)
出力：最大 ＋ 16 dBm (2.4 GHz)
セキュリティ方式：OPEN / WPA (Personal) / WPA2 (Personal) / WPA3 (Personal)
●GPS部
レセプションシステム：72- チャンネル マルチ チャンネル レセプションシステム
アンテナサイズ：33 mm (W) × 14.7 mm (H) × 36 mm (D)
【付属品】
コードユニット、RCA ケーブル、取付ネジ類、ディスプレイ取付ブラケット、USB 延長ケーブル、GPS アンテナ、ハンズフリー通話用マイク、取扱説明書、保証書
